修改基于UE4.27，实际代码因为UE5重构了，还没写UE5版本。

记录一下DFShadow随Cluster裁剪更新的修改过程。
(上次UE直播好像说5.3重构了GPUScene相关)

遇到的问题：

植被Instance的DistanceFieldShadow不会随着自身裁剪而更新。UE5应该还存在这个问题，美术同学会提出来这个问题的。

造成的原因是UE的DistanceFieldBuffer是基于SceneInfo级别的，一种植被对应一个FoliageInstanceStaticMeshComponent，一个SceneInfo。因为是静态物体，UE只会在初始化或者被标记修改了之后才会去更新Buffer，而标记更新并不会在运行时进行，编辑器下刷植被删植被会标记更新。运行时植被的Instance被裁剪剔除，并不会标记修改，也就不会更新Buffer。

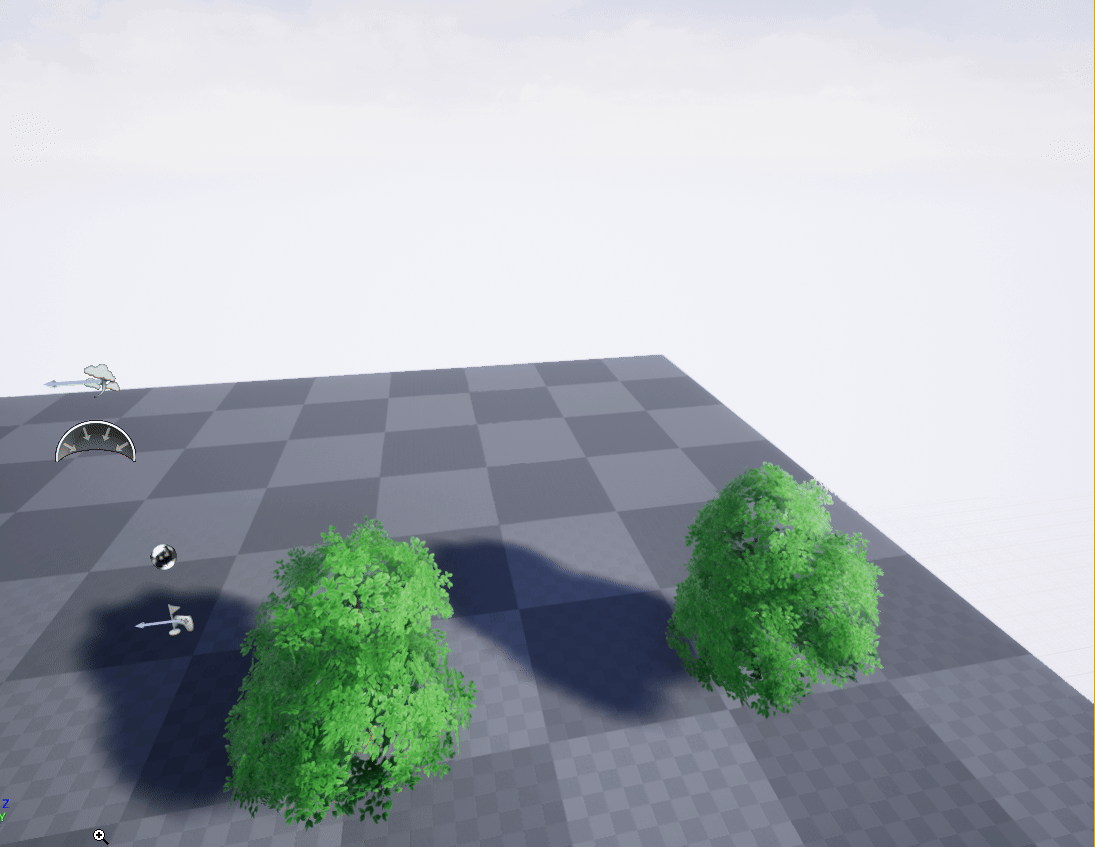

修改后效果

默认的更新逻辑：

DeferredRenderer.Render()

-InitViews—>计算可见性的GatherDynamicMeshElements里

—FHierarchicalStaticMeshSceneProxy::GetDynamicMeshElements //HISM SceneProxy收集MeshBatch

—Traverse() //做基于ClusterTree的视锥剔除

—FillDynamicMeshElements() //填充MeshBatch

PrepareDistanceFieldScene

-UpdateGlobalDistanceFieldObjectBuffers //更新DF ObjectBuffer

—ProcessPrimitiveUpdate //Add的

—ProcessPrimitiveUpdate //Update的

—UpdateGlobalHeightFieldObjectBuffers //高度场相关Buffer

—UpdateGlobalDistanceFieldVolume //合成GlobalDistanceField

RenderLight

-RenderShadowProjection

-RenderRayTracedDistanceFieldProjection

—CullDistanceFieldObjectsForLight

—CullObjectsForShadowCS（DispatchComputeShader）

—RayTracedShadows //DFShadow计算

主要方法：

1.FHierarchicalStaticMeshSceneProxy::GetDynamicMeshElements

根据植被设置的CullDistance，生成一个视锥六面体剔除掉不显示的Instance。

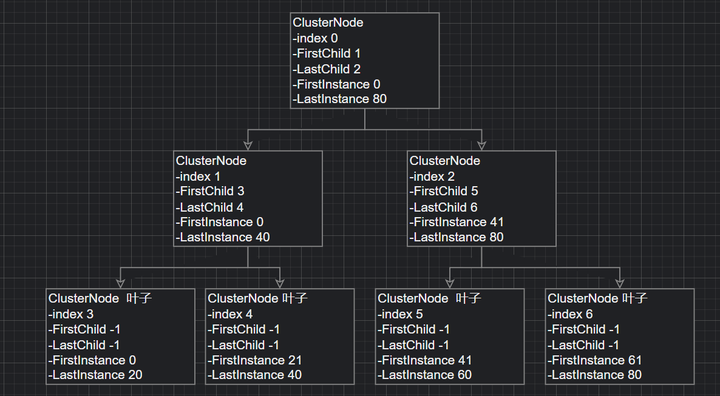

ClusterNode的结构：

一个例子：81个实例的Cluster树的结构，剔除的时候从上往下，如果上面节点被剔除，下面叶子就可以跳过。
如果使用地形笔刷添加删除植被，ClusterTree就会重建。

2.UpdateGlobalDistanceFieldObjectBuffers

ProcessPrimitiveUpdate() 只在Add和标记修改时触发更新Buffer

上传DistanceFieldObjectBuffer的数据，这个数据数对应Instance的实例数。

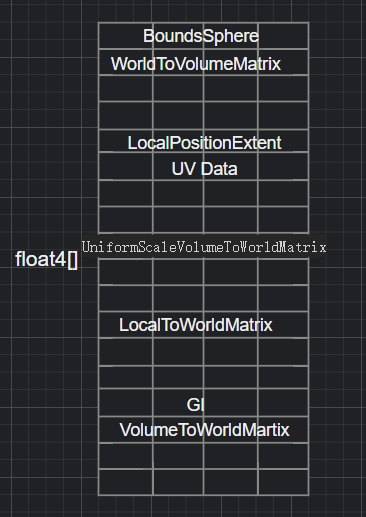

DistanceFieldObjectBuffers是被当作ComputeShader的RWBuffer使用，有两个结构体。一个是ObjectBoundingSphere包围球(一个float4坐标+半径)，另一个是ObjectData(很多组float，两个矩阵和一些其他数据)。

RWBuffer是没有分成两个结构体，是一个连续的float4数组，通过内存Offset来控制写入。

默认情况呢，就是按照物体级别进行上传，一个物体18个float4，使用ComputeShader TUploadObjectsToBufferCS上传数据。

3.CullObjectsForShadowCS

这个ComputeShader根据上面ObjectBuffers的包围球以及灯光属性的DFShadow距离做剔除。

把需要绘制DFShadow的Object数据再Copy到另一个RWBuffer CulledObjectData里。

修改思路：

1.标记更新（当HISM的剔除结果发生变化）

2.同步剔除数据（Cluster剔除结果存到 Scene->DistanceFieldData）

3.Buffer扩展一个float4，加一个剔除数据(只用到R，GBA后面功能用到)，上传ObjectBufferData（扩展一个Float4）

原本的更新逻辑每次都需要更新19个float4。所以增加一个专门上传剔除数据的ComputeShader，只上传剔除结果float4。

4.剔除阴影绘制的Object（多加一条剔除结果的判断）

5.优化更新的地方：
基于上一帧剔除结果的变化做更新
处理编辑器ClusterTree重建的情况
